Evaporador inundado

Los evaporadores inundados trabajan con refrigerante líquido con lo cual se llenan por completo a fin de tener humedecida toda la superficie interior del intercambiador y, en consecuencia, la mayor razón posible de transferencia de calor.
El evaporador inundado está equipado con un acumulador o colector de vapor el que sirve, a la vez, como receptor de líquido, desde el cual el refrigerante líquido es circulado por gravedad a través de los circuitos del evaporador.

Aire acondicionado de ventana

El aire acondicionado de ventana es un aparato que consta de una unidad que se instala en el hueco de una ventana o de un muro exterior, quedando la mitad del equipo por la parte de afuera y la otra mitad por dentro del hueco. El aire acondicionado de ventana funciona por medio de dos ciclos de aire: el ciclo de aire de la habitación y el ciclo de aire caliente. Ambos ciclos ayudan a que el aire acondicionado de ventana produzca el aire frío por medio del ventilador, el compresor y el serpentín de refrigeración.

Aire acondicionado multi-split

El aire acondicionado multisplit es una combinación de varias unidades de aire acondicionado tipo Split con la característica de que los compresores están dentro de una sola unidad que está en la parte exterior, mejor conocida como la condensadora y climatizan los ambientes a través de 2 a 5 unidades interiores, mejor conocidas como evaporadoras. La cantidad de evaporadoras interiores depende de la necesidad de climatización que se desee tener en un espacio.

Leyes termodinamicas

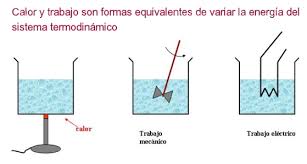

El Primer principio de la termodinámica puede estar establecido de muchas formas:

El incremento de la energía interna de un sistema cerrado es igual al calor suministrado al sistema menos el trabajo hecho por el sistema.

• La ley de la Conservación de la energía.

Esta establece que la energía no puede ser creada o destruida. Sin embargo, la energía puede cambiar de forma, y puede fluir de un lugar a otro. La energía total de un sistema aislado no cambia.

• El concepto de Energía interna y su relación con la temperatura.

Si un sistema tiene una temperatura definida, entonces su energía total tiene tres componentes distinguibles. Si el sistema está en movimiento como un todo, tiene energía cinética. Si el sistema en su conjunto se encuentra en un campo de fuerza impuesta externamente (por ejemplo la gravedad), tiene energía potencial en relación con un punto de referencia en el espacio. Por último, tiene energía interna, que es una cantidad fundamental para la termodinámica. El concepto de energía interna establecido es el rasgo distintivo característico de la primera ley de la termodinámica.

El segundo principio de la termodinámica indica la irreversibilidad de los procesos naturales, y, en muchos casos, la tendencia de los procesos naturales a conducir a la  homogeneidad de la materia y energía, y especialmente de la temperatura. Puede ser formulada en una variedad de interesantes e importantes maneras.

Esto implica la existencia de una cantidad llamada entropía de un sistema termodinámico.

Esta declaración del principio reconoce que en la termodinámica clásica, la entropía de un sistema es definida sólo cuando ha alcanzado su propio equilibrio termodinámico interno.

El segundo principio se refiere a una ancha variedad de procesos, reversibles e irreversibles. Todos los procesos naturales son irreversibles. Los procesos reversibles son una ficción teórica conveniente y no ocurren en naturaleza.

Un primer ejemplo de irreversibilidad es en la transferencia de calor por conducción o radiación. Se sabía mucho antes del descubrimiento de la noción de entropía que cuando dos cuerpos, inicialmente con temperaturas diferentes, entran en conexión térmica, el calor siempre fluye del cuerpo más caliente al más frío.

La segunda ley dice, también, sobre los tipos de irreversibilidad aparte de la transferencia de calor, por ejemplo fricción y viscosidad, y las reacciones químicas. La noción de entropía se necesita para disponer el más amplio alcance de la ley.

Vacuometro

S

e denomina vacuómetro a un instrumento que permite realizar la medición de la presión cuando ésta resulta menor a la presión de la atmósfera. Por eso se dice que los vacuómetros miden el vacío.

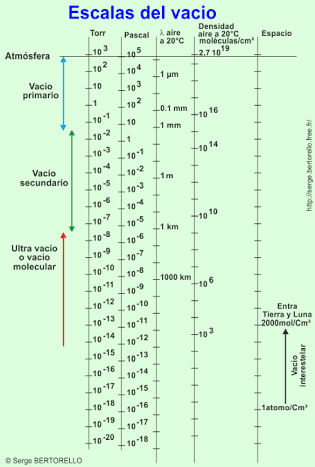

Tipos de vacío

Anemometro, taquimetro, extractor de valeros

Anemometro:
Instrumento para medir la velocidad de circulación de un fluido gaseoso, en especial del viento.

Taquimetro:
Instrumento para medir la velocidad de rotación de un mecanismo de la máquina al que va acoplado; generalmente indica la velocidad en revoluciones por minuto.

Extractor de valeros:
El extractor mecánico es una herramienta manual que se utiliza básicamente para extraer las poleas, engranajes o cojinetes de los ejes, cuando están muy apretados y no salen con la fuerza de las manos.

Aislante eléctrico

El aislamiento eléctrico se produce cuando se cubre un elemento de una instalación eléctrica con un material que no es conductor de la electricidad, es decir, un material que resiste el paso de la corriente a través del elemento que alberga y lo mantiene en su desplazamiento a lo largo del semiconductor. Dicho material se denomina aislante eléctrico.

Cinta aislante eléctrica.

La diferencia de los distintos materiales es que los aislantes son materiales que presentan gran resistencia a que las cargas que lo forman se desplacen y los conductores tienen cargas libres y que pueden moverse con facilidad.

Aislantes térmicos

Un aislante térmico es un material usado en la construcción y en la industria, caracterizado por su alta resistencia térmica. Establece una barrera al paso del calor entre dos medios que naturalmente tenderían a igualarse en temperatura, impidiendo que el calor traspase los separadores del sistema que interesa (como una vivienda o una nevera) con el ambiente que lo rodea.

En general, todos los materiales ofrecen resistencia al paso del calor, es decir, son aislantes térmicos. La diferencia es que de los que se trata tienen una resistencia muy grande, de modo, que espesores pequeños de material presentan una resistencia suficiente al uso que quiere dársele. El nombre más correcto de estos sería aislante térmico específico. Se considera que son aislantes térmicos específicos aquellos que tiene una conductividad térmica, λ < 0,08 W/m·°C.

Uno de los mejores aislantes térmicos es el vacío, en el que el calor sólo se trasmite por radiación, pero debido a la gran dificultad para obtener y mantener condiciones de vacío se emplea en muy pocas ocasiones. En la práctica se utiliza mayoritariamente aire con baja humedad, que impide el paso del calor por conducción, gracias a su baja conductividad térmica, y por radiación, gracias a un bajo coeficiente de absorción.

El aire transmite calor por convección, lo que reduce su capacidad de aislamiento.

Transferencia de calor

Conducción

Es la más sencilla de entender, consiste en la transferencia de calor entre dos puntos de un cuerpo que se encuentran a diferente temperatura sin que se produzca transferencia de materia entre ellos.

Ejemplo:

Tengo una barra metálica con un extremo a 80ºC y otro a temperatura ambiente, si no tengo ninguna otra influencia externa y el extremo caliente se mantiene a 80ºC, habrá una transferencia de calor por conducción desde el extremo caliente hacia el frío incrementando la temperatura de este último

Radiación

Es el calor emitido por un cuerpo debido a su temperatura, en este caso no existe contacto entre los cuerpos, ni fluidos intermedios que transporten el calor. Simplemente por existir un cuerpo A (sólido o líquido) a una temperatura mayor que un cuerpo B existirá una transferencia de calor por radiación de A a B.

Para que este fenómeno se perciba es necesario un cuerpo a una temperatura bastante elevada ya que la transferencia térmica en este caso depende de la diferencia de temperaturas a la cuarta potencia: Ta4-Tb4.

Ejemplo:

Dejas tu coche aparcado en la playa un día no muy caluroso, al volver te apoyas sin querer en el capó del coche y el grito se oye a varios kilómetros de distancia. En este caso aunque el sol se encuentra a bastante distancia de nuestro coche, su temperatura absoluta es tan alta que hace que la transferencia por radiación sea muy importante. Aquí no tiene a penas  influencia que el aire ambiente esté caliente ya que si hubiéramos dejado el coche a la sombra esto no ocurriría.

Convección

En este sistema de transferencia de calor interviene un fluido (gas o líquido) en movimiento que transporta la energía térmica entre dos zonas.

La transmisión de calor por convección puede ser:

• Forzada: a través de un ventilador (aire) o bomba (agua) se mueve el fluido a través de una zona caliente y éste transporta el calor hacía la zona fría.
• Natural: el propio fluido extrae calor de la zona caliente y cambia su densidad haciendo que se desplace hacía la zona más fría donde cede su calor.

Ejemplo:

Si enciendo un radiador y espero a que alcance una temperatura bastante alta, no tengo más que poner una mano encima (a una distancia prudencial) para ver que existe un flujo de aire por convección natural. El aire alrededor del radiador se calienta disminuyendo su densidad, por lo tanto, al pesar menos que el aire ambiente, fluye hacía arriba dando paso a un “aire de renovación” alrededor del radiador, reiniciando el proceso de forma cíclica.

Tipos de deshielo

En un sistema de deshielo por gas refrigerante caliente, el vapor caliente es bombeado directamente a los tubos del evaporador, mediante una línea directa que sale de la descarga del compresor. El proceso se inicia cuando arranca el motor, entonces se detiene el ventilador y se abre una válvula solenoide que envía el gas caliente al evaporador, para que lo descongele, y luego ese gas regrese al compresor por la línea de succión.

Hay un sistema de deshielo una solución que no se congela por glicol y que se calienta con una resistencia eléctrica. Cuando el proceso de refrigeración se detiene, se abre una válvula al evaporador y se bombea glicol por una tubería especial para luego regresar a su recipiente.

• Los sistemas de deshielo por agua arrojan agua tibia sobre el evaporador cuando el sistema no está refrigerando, y de ese modo se derrite el hielo que se haya formado, y se envían los residuos de agua a una charola donde se evapora.
• El deshielo por medio de una resistencia eléctrica instalada en el evaporador, es empleado con frecuencia en los evaporadores de baja temperatura. La resistencia disuelve el hielo.
• También se usan para deshielar los evaporadores los intercambiadores de calor.

Otros sistemas deshielan los evaporadores por la inversión del flujo de refrigerante. Esto hace que el evaporador se convierta en el condensador para disolver el hielo. El aire caliente en abundancia se puede usar para deshielar los evaporadores de baja temperatura, a base de ciclos frecuentes.

Timer

El timer es un dispositivo principal de una refrigeradora no frost, este mecanismo es como si fuese el cerebro de la máquina, es el encargado de energizar al motor y a la resistencia en su debido momento, pero nunca a los dos al mismo tiempo. Cuando el programador energiza al compresor, este lo hace entre 6 horas a 12 horas dependiendo del tamaño del refrigerador y el timer que estén usando.
Después de este tiempo de trabajo del compresor, hará el cambio hacia la resistencia para el descongelamiento y esto lo hará entre 10 minutos a 25 minutos. Realizando todo este proceso como un reloj, no se llenarán de hielo los ductos encargados de la distribución del aire frío, por lo tanto, no se tapará de hielo el sistema.

Protector térmico

Elprotector térmico de un refrigerador es, como la palabra lo indica, una protección. Se encuentra conectado en el común de la línea del compresor, y protege al bobinado de arranque y de trabajo, y se compone de un juego de platinos, una resistencia y una lámina bimetálica.

Código de colores en la resistencia

Cada color representa un número que se utiliza para obtener el valor final del resistor. – Las dos primeras bandas indican las dos primeras cifras del valor del resistor. – La tercera banda indica cuantos ceros hay que aumentarle al valor anterior para obtener el valor final de la resistor.

Primeros auxilios

Los primeros auxilios consisten en la atención inmediata que se le da a una persona enferma, lesionada o accidentada en el lugar de los acontecimientos, antes de ser trasladado a un centro asistencial u hospitalario. Los primeros auxilios son limitados a los conocimientos de la persona que los aplica no debe pretender reemplazar al personal médico o profesional paramédico, pueden ser de primera instancia o de segunda instancia.

1. Contrólate: antes que nada debes mantener la calma; de esta forma podrás actuar rápida y efectivamente para ayudar al lesionado. De esto depende la magnitud del daño, el pronóstico de supervivencia y las secuelas.

2. Seguridad personal: para proporcionar una buena ayuda es fundamental estar libre de riesgos. Por ello, es importante que evalúes la escena donde ocurrió el accidente. De esta forma garantizas tu propia seguridad física y la de los demás.

3. Evalúa al lesionado: debes verificar el estado general del paciente, estado de conciencia, condición respiratoria y circulatoria. Posteriormente, toma al paciente por los hombros, agita levemente y pregunta si se encuentra bien. Con esta primera evaluación identificas si las lesiones ponen en riesgo la vida del paciente.

4. Signos vitales: estas son las señales que indican la presencia de vida. Cuenta los latidos, las pulsaciones y las respiraciones en 30 o 20 segundos y multiplica por tres, de esta forma obtienes el total de respuestas por minuto.

5. En caso de asfixia: se puede presentar por ingesta de comida o algún objeto extraño, así como por bronco aspiración o alergias.

6. Respiración de salvamento: se aplica en caso de ausencia de respiración con vía aérea desobstruida. Tiene como finalidad restablecer el patrón respiratorio normal. Se debe realizar insuflación cada 5 segundos, 12 veces por un minuto. Se debe encontrar un ritmo, por ejemplo, contar 1, 2, 3, 1 (en este número de debe aplicar la insuflación), 1, 2, 3, 2 insuflo, etc.

7. Reanimación cardio pulmonar (RCP): en caso de paro cardiorespiratorio se debe aplicar RCP, que consiste en una combinación de respiraciones y compresiones torácicos que dan un masaje cardiaco externo. Debes colocarte perpendicularmente al paciente. Coloca las manos cerca del reborde costal, abrázalas y presiona fuertemente con los brazos rectos. Debes hacer 30 compresiones por 2 ventilaciones hasta que aparezcan signos de respiración.
