Sistema de refrigeración de hielera siberia

Hemos realizado una visita a la hieleria siberia en esta visita conocimos el sistema de refrigeracion y como es la elaboración del hielo acontinuacion se los presento:

1._ lo primero que vimos fueron 3 compresores

Estos compresores son de tipo abierto son los que actualmente están en funcionamiento.
Son de Unión indirecta Unidos por medio de bandas y tipo "w" por la forma y alineamiento de los pistones.

Este es el único compresor que ya no se utiliza debido a fallas pero igual sigue ahí como demostración.

2._lo segundo fueron los condensadores

 Estos condensadores son enfriados por agua y por aire a estos se les llama
Condensadores evaporativos.

3.depósito de amoniaco:

Aquí es donde el gas de amoniaco de almacena y se está distribuyendo para donde debe

4._los evaporadores :

Los evaporadores no se aprecian a la vista ya que estos están dentro de grandes tinas las cuales llevan por nombre "timas de salmuera" dentro de ellas hay bastante agua con sal y por supuesto el evaporador

Para mantener el agua en movimiento es necesario tener una turbina

Durante la visita vimos el proceso de la fabricación del hielo:

1: meten agua potable en unos grandes moldes.

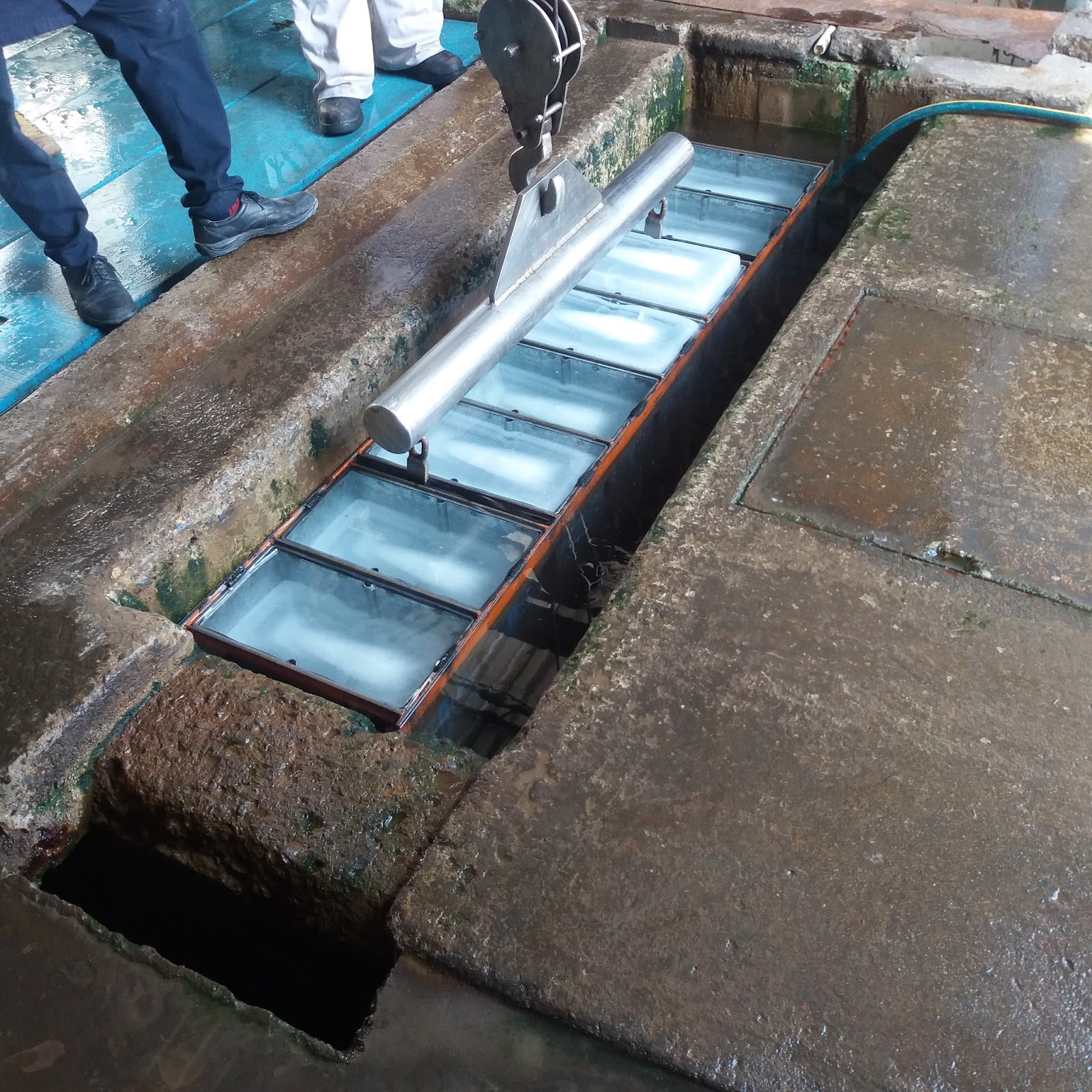

2: meten los moldes en la tina de salmuera

3: dejan pasar 24 horas

4: pasado el tiempo los sacan de la tina de salmuera

5: los moldes son llevados a otra tina con agua a temperatura ambiente esto es para hacer que el hielo se despege.

6: al despegar los hielos estos son retirados de los moldes y estos se vuelven a llenar para hacer más bloques de hielo.

7: hecho lo anterios los bloques de hielo son llevados a una cámara de refrigeración para mantenerlos bien hechos

tipos de uniones

Tipos de uniones

En esta ocasión voy a hablar sobre dos tipos de uniones la cual son las de soldadura autógena y la de flare

La de soldadura puede ser de fosca o de bronce con fundente todo depende de los tubos que se vallan  a unir el de fosca es de cobre con cobre y la de bronce con fundente es cuando se usa la tubería de cobre con hierro

La de flare consta de tuercas y niples el inconveniente de esta es



que es más probable tener fugas

pastillas termomagneticas

junio 01, 2017

pastillas termomagneticas

Los interruptores termo magnéticos –también conocidos como “pastillas”– son elementos indispensables para la protección de los conductores y equipos conectados en una red eléctrica, ya que se encargan de interrumpir el paso de energía cuando surge un corto circuito, o bien una sobrecarga de corriente en el cableado de la instalación.

Cuando se suscita una falla en alguna parte del circuito eléctrico del hogar se produce un incremento en la corriente que circula tanto por los conductores como por el termo magnético. Los elementos internos de este, calibrados para cierta corriente, aumentan su temperatura por la elevada corriente y se desconectan en forma automática cortando así el suministro eléctrico, lo que evita que la falla alcance otro nivel de deterioro.

Para comprobar si la falla sólo fue una sobre carga o bien un corto circuito, se deben colocar los interruptores en posición de apagado para prenderlos posteriormente. Si la causa de la falla fue un corto circuito, las pastillas se desconectarán nuevamente, por lo que habrá que revisar y corregir la falla para evitar un desastre mayor.

Las sobrecargas pueden generarse por algún aparato defectuoso o en mal estado, por defectos en la instalación eléctrica, por la manipulación inapropiada de algún elemento o por un exceso de aparatos eléctricos conectados a la instalación. En muchas ocasiones nos resulta “cómodo” conectar una gran cantidad de equipos en los toma corrientes a través de los llamados multicontactos, pero su uso no es recomendable sobre todo cuando los aparatos conectados en ellos demandan una gran cantidad de energía.

El número de “pastillas” y la capacidad de estas en amperes dependen totalmente de la cantidad de lámparas y aparatos eléctricos conectados a un solo circuito.
